仕様(計測部)

電流計レンジ 可変出力:AC0.1 / 0.25 / 0.5 / 1 / 2.5 / 5 / 10 / 25 / 50A
定電流出力:AC3 / 3.5 / 4 / 4.5 / 5A継電器タップに対し150 / 200 / 300 / 400 / 500 / 700 / 1000%の電流を出力
総合歪率 可変出力:入力電源と同じ
定電流出力:10%以内
出力安定度 可変出力:入力電源と同じ
定電流出力:各レンジの±1%以内
電圧計レンジ AC30 / 150 / 300 / 500 / 1000V
指示計器 電流計:AC0.1 / 0.25 / 0.5 / 1 / 2.5 / 5 / 10 / 25 / 50A
可動コイル形、1.0級ミラー付
(真の実効値換算方式)
電圧計:AC30 / 150 / 300 / 500 / 1000V
可動コイル形、1.0級ミラー付
(平均値計測の実効値換算方式)
30Vレンジのみ1.5級
外形寸法 270(D)×440(W)×210(H)
重量 13kg
付属品 試験用コード一式(収納袋付)・取扱説明書・ケースカバー各1枚

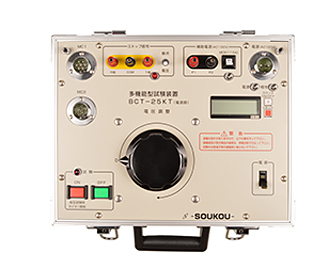

仕様(電源部)
使用電源 AC100V±10V 50/60Hz
最大定格 AC15A 30分定格(耐圧試験出力時)
AC50A 30秒定格(過電流・地絡継電器出力時)
出力電圧 AC0～130V
カウンタ 0～199.999sec 分解能1ms
200～1999.99sec 分解能10ms
(自動桁上げ機能付)
カウンタ精度 ±0.01%rdg　±1dgt　±5ms　±⊿t
　⊿t:ストップ信号の各誤差
　接点、DC電圧　±1ms
　AC電圧(5～10V)　±5ms
　AC電圧(10～20V)　±2.5ms
　AC電圧(20V以上)　±1ms
　自己電源±3ms
※自己電源による停止の場合は、電源の供給負荷状態(回転機器等による逆起電力、コンデンサの残留電圧等)によって変わります。上記の精度は、カウンタの電源供給が完全に遮断してからの精度です。
ストップ信号 接点:a接点、b接点自動検出
電圧:直流、交流とも10～220V印加、除去
自己電源:表示時間約5分間
(継電器が動作したと同時に試験器の電源がなくなり、カウンタが停止することです。)
*カウント開始から600秒(開始から10分間)経過した時点で、動作ブザー、動作ランプが10秒間動作します。(耐圧試験用タイマー機能)
*自動リセット機能付
補助電源 AC100V(入力電源を出力)10A
過電流遮断 耐圧試験等　約16.5Aにて試験回路解除
外形寸法 270(D)×350(W)×210(H)
重量 11kg
